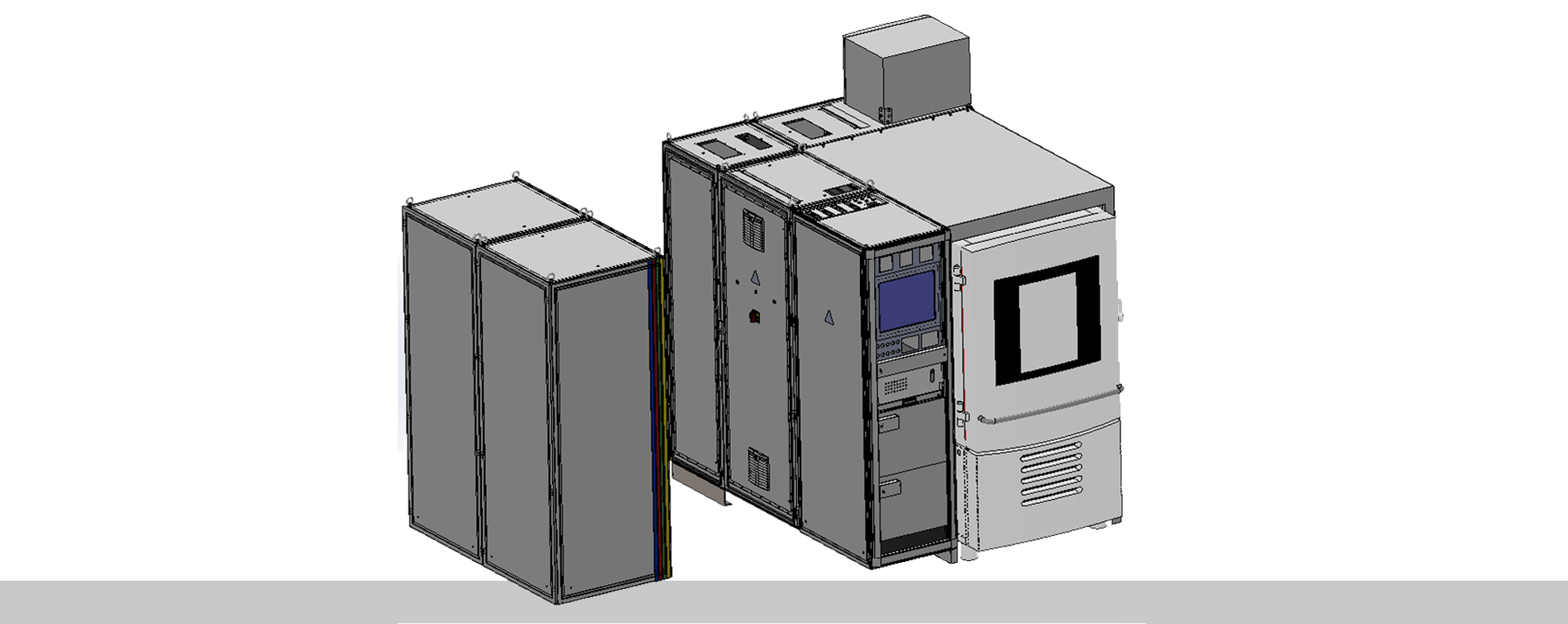

Umrichter Prüfstand

Der Prüfstand dient zur Funktionsprüfung, Kalibrierung und EOL Test von Umrichtern. Als Option können verschiedene
Flashfunktionen, je nach Kundenwunsch, integriert werden. Umrichter verschiedener Leistungsklassen und Bauformen
(mit und ohne DC-DC-Wandler) können geprüft werden.

Download: zum Prospekt >

Für eine Anwendung in Verbindung mit einer Klimakammer ist der Prüfstand flexibel und skalierbar aufgebaut. Über eine einfache und flexible Kontaktierung ist es möglich Prüflinge verschiedener Bauformen und Baureihen schnell zu wechseln. Die ACTERE Software  steuert sowohl im Einrichtbetrieb als auch im Automatikbetrieb den gesamten Ablauf der Prüfungen. Die gemessenen Daten werden
gespeichert und zur Weiterverarbeitung in verschiedenen Formaten (mp4, html,…) zur Verfügung gestellt. Der modulare Aufbau ermöglicht eine Erweiterung für zukünftige Anforderungen.

• Bidirektionale Spannungsquelle: 1.000 V, 30 A, 30 kW
• Stromquelle: 1.200 A, 15 V
• Drosseln: 2 x 3 Phasen, 0,1mH, 750 Arms
