Unsere ACTERE….
… ist eine Applikation für alle Testanwendungen, die Ihnen volle Flexibilität ohne Programmierkenntnisse bietet. Das Programm ermöglicht eine unabhängige Nutzung und Positionierung der Elemente (Multiscreen), ist individuell anpassbar und geeignet für HiL, PiL, XiL, SiL.
Details
Kunden und Prüflinge: wird in allen Prüfsystemen eingesetzt
Download: zum Prospekt >
Alles in einem!
Die ACTERE Software ist ein Komplettpaket zur Prüfstandssteuerung im Automotive Bereich und vielen anderen Branchen. Sie ermöglicht eine graphische Programmierung von komplexen und parallelen Abläufen. Parallele Abläufe können nebenläufig oder alternativ ablaufen. Als Script-Sprache verwendet ACTERE Groovy basierend auf Java. Sie bietet offene und
umfangreiche Schnittstellen zur Automobil- und Automatisierungstechnik für die Kommunikation und I/O. Die ACTERE ermöglicht das Durchführen von Messung, Dokumentation, Beurteilung und Analyse online (alle Aktionen verlaufen während der Messung). Bei der ACTERE handelt es sich um ein Software-Paket zur Ansteuerung von unseren Aktuatoren (μact, mact, hil-act, Servomotoren, Roboter…) inklusive verschiedener, vordefinierter Funktionsbausteine mit intelligenter Messdatenspeicherung. Desweiteren
unterstützt diese innovative Software MDF.4 Dateien. Sie bietet Ihnen eine flexible Zugriffskontrolle durch individuelle Rechtevergabe an einzelne Benutzer und Benutzergruppen.

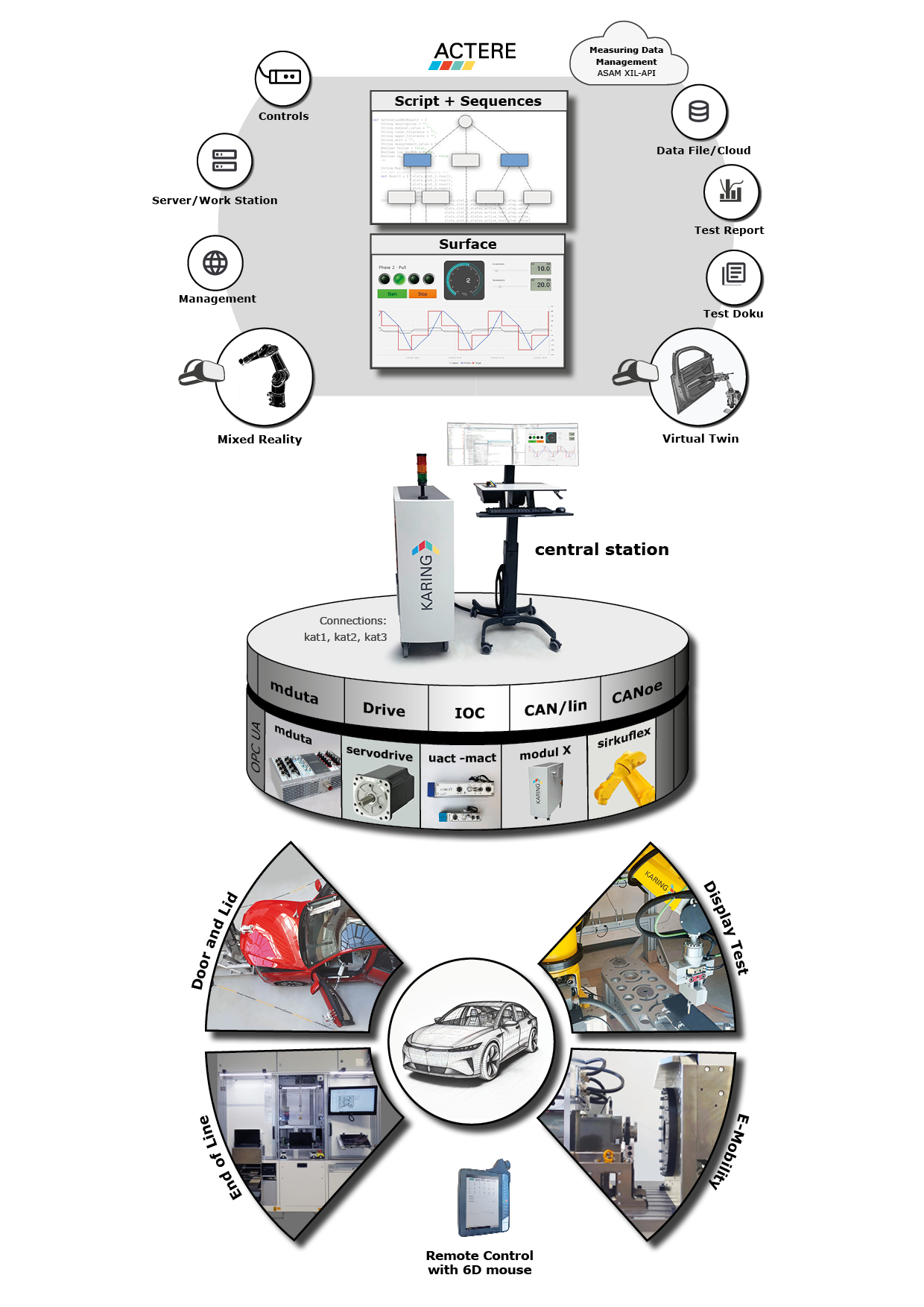

Aufbau der Software
Die ACTERE verwaltet die Testaufgaben in einzelnen Projekten, welche parallel ausgeführt werden können.
Das Projekt ist der zentrale Einstiegspunkt zur Konfiguration, Bedienoberfläche und Programmierung.
Ein Projekt besteht aus:
– Projektspezifischer Hardwarebeschreibung inklusive den zugehörigen Kalibrierungsinformationen
– Aktionen und Bedingungen basierend auf Skripten mit direktem Zugriff auf die Hardwareinformationen/-daten
– Sequenzen, die aus Aktionen und Bedingungen zusammengestellt sind und die sequentiellen und parallelen Prüfabläufe definieren
– Surfaces, welche eigens zusammengestellte Oberflächen zur Überwachung des Systemzustands (Monitoring) und zur Steuerung der Prüfabläufe sind
Virtual Twin System (VTS)
Das Virtual Twin System (VTS) der KARING GmbH kann vielfältig zum Einrichten, Steuern und Optimieren von Bewegungsabläufen im Produktivsystem von Robotern und Aktuatoren eingesetzt werden. Im Besonderen bei Anwendungen bei denen die Zugänglichkeit zu dem System durch z.B. eine Klimakammer stark eingeschränkt ist.
In Verbindung mit der ACTERE Software kann der Bediener z.B. mit der Maus des PC verschiedene Prüfpunkte virtuell einrichten und speichern; der gleiche Vorgang kann mittels VR Hardware durchgeführt werden, dabei werden dem Bediener auf dem Bildschirm über verschiedene Farben mögliche Kollisionen visualisiert. Dabei werden auf dem Bildschirm die entsprechenden Koordinaten angezeigt.
– Freies Bewegen im virtuellen Raum
– Einrichten, Steuern und Optimieren
– Teachen mit VR Brille
– Import der Prüflinge als 3D Modell
– Virtuelle Inbetriebnahme
– Taktzeituntersuchung
– Schulung am virtuellen System
– Service Anwendungen
– ACTERE Software
Schnittstellen
Mit der ACTERE können Sie auf ein umfangreiches Portfolio an Schnittstellen zugreifen
Testmanagement-Systeme
Automotive Bussysteme:
CAN, CANoe, OEM spezifisch (z.B. ODIS, XIL)
Automation Bussysteme:
PROFIBUS, PROFINET
Steuerungssysteme:
S7, WinAC, FUP
EA-Systeme:
ET200S, IOC, DuT-A Modular, Spider8,
CTS, Wago, Epos, FUP, Yokogawa
Weitere Systeme:
RFID Lese- und Schreibgeräte
Drucker, Scanner
Datei-, Datenbanksysteme und
Visualisierungstafeln
interne Kommunikation
HBM
NI
µAct, mini-Act
Node Red
Git-Anbindung
